BFA型電動閥門控制器（電動蝶閥控制器）
- 產品品牌 鼎興
- 產品型號 BFA
- 產品描述
電動閥門控制器是與閥門電動裝置配套使用的產品，用以控制電動閥門的開啟和關閉。...
一、概述
BFA型電動閥門控制器是與閥門電動裝置配套使用的產品，用以控制電動閥門的開啟和關閉。
二、技術參數
2、控制功率：BFA-1 1.1Kw BFA-2 1.1Kw-4 Kw。
3、環境溫度：-20℃—40℃。
4、周圍不含有強腐蝕性、易燃易爆介質。
5、相對濕度不大于80%（20℃±5℃）。

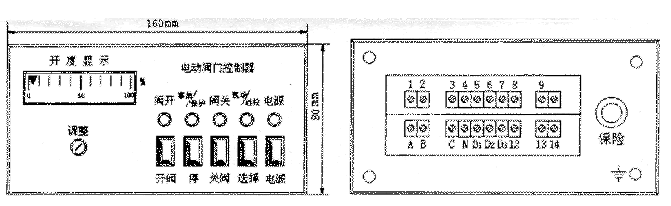

6、外形尺寸80×160×290mm，開孔尺寸152+1mm×76+1mm。
7、重量：3Kg。
三、安裝與調整
1、根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子必須可靠接地。
2、控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起來，如果用戶不需要現場控制，12、13、14端子可不接。電動閥門控制器用于自控系統中時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。
3、按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。
4、用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。
5、按下開閥鍵，當閥門全開到位時，前面板上的開閥指示燈亮；按下關閥鍵，當閥門全關到位時，前面板上的關閥指示燈亮；當閥門在開或關的過程中需要停止時，按停止鍵，閥門停止。把4號和7號端子短接，前面板上的事故燈亮。
6、當閥門處在全開位置時， 調前面板上的調整電位器，使開度表顯示100%處。
7、現場遠控開關指向現場，現場指示燈亮，短路12號和13號端子，閥門和開向運行，為點動狀態；短路12號和14號端子，閥門向關向運行，為點動狀態。
8、后面板上的保險管5×20，1A。
